Что такое сферометр: устройство, принцип работы и применение в оптике

При производстве и контроле качества оптических компонентов критически важно знать точные параметры поверхностей. Главным инструментом для решения этой задачи является сферометр. В этой статье мы подробно разберем, что измеряют сферометром, как он устроен и где применяется.

Что такое сферометр?

Сферометр — это высокоточный измерительный прибор, предназначенный для определения радиуса кривизны сферических поверхностей. С его помощью измеряют параметры как выпуклых (положительная кривизна), так и вогнутых (отрицательная кривизна) объектов. Чаще всего прибор применяется для контроля линз, оптических зеркал и заготовок в оптико-механической промышленности.

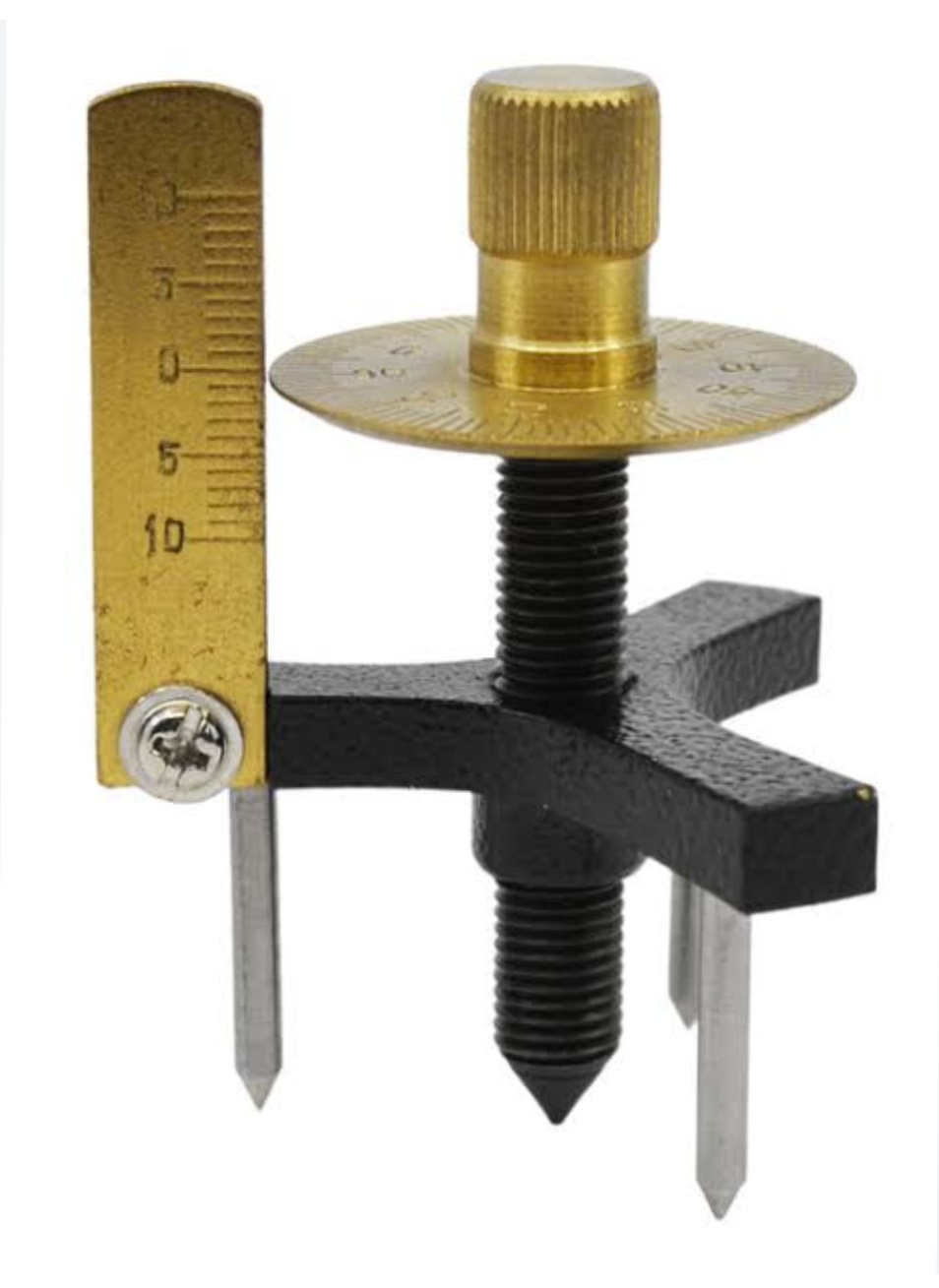

Конструкция и устройство сферометра

Конструкция классического прибора базируется на стабильном основании и точной измерительной головке. Из чего состоит стандартный сферометр:

• Опорное основание. Обычно имеет три опорные ножки (стальные шарики), расположенные в вершинах равностороннего треугольника.
• Микрометрический винт. Расположен строго по центру основания.
• Измерительный наконечник (шток). Подвижная часть, которая контактирует с вершиной исследуемой сферы.
• Отсчетное устройство. Шкала, микрометрический барабан или цифровой дисплей (в современных электронных моделях) для фиксации показаний.

Принцип работы и формула расчета

Принцип действия сферометра основан на измерении стрелы прогиба (высоты сегмента сферы h).

Процесс измерения выглядит следующим образом:

1. Прибор устанавливают на плоскую эталонную поверхность (стекло) и снимают нулевое показание.
2. Сферометр переносят на измеряемую линзу или зеркало.
3. Микрометрический винт плавно опускают до контакта с поверхностью.
4. Фиксируют разность показаний (h).

Зная расстояние между опорными ножками прибора (a) и полученную высоту сегмента (h), радиус кривизны сферы (R) вычисляют по геометрической формуле.

Главные сферы применения

Сферометры незаменимы в отраслях, где требуется субмикронная точность геометрических параметров:

• Оптическая промышленность: контроль радиуса кривизны очковых, фотоаппаратных и лабораторных линз.
• Любительская и профессиональная астрономия: измерение и тестирование главных зеркал для телескопов (рефлекторов).
• Точное машиностроение: проверка сферических подшипников, клапанов и деталей притирки.

Заключение

Сферометр остается базовым и самым надежным инструментом для быстрой оценки геометрии линз. Современные цифровые сферометры позволяют автоматизировать расчеты, мгновенно выводя готовое значение радиуса на экран, что исключает человеческий фактор при вычислениях

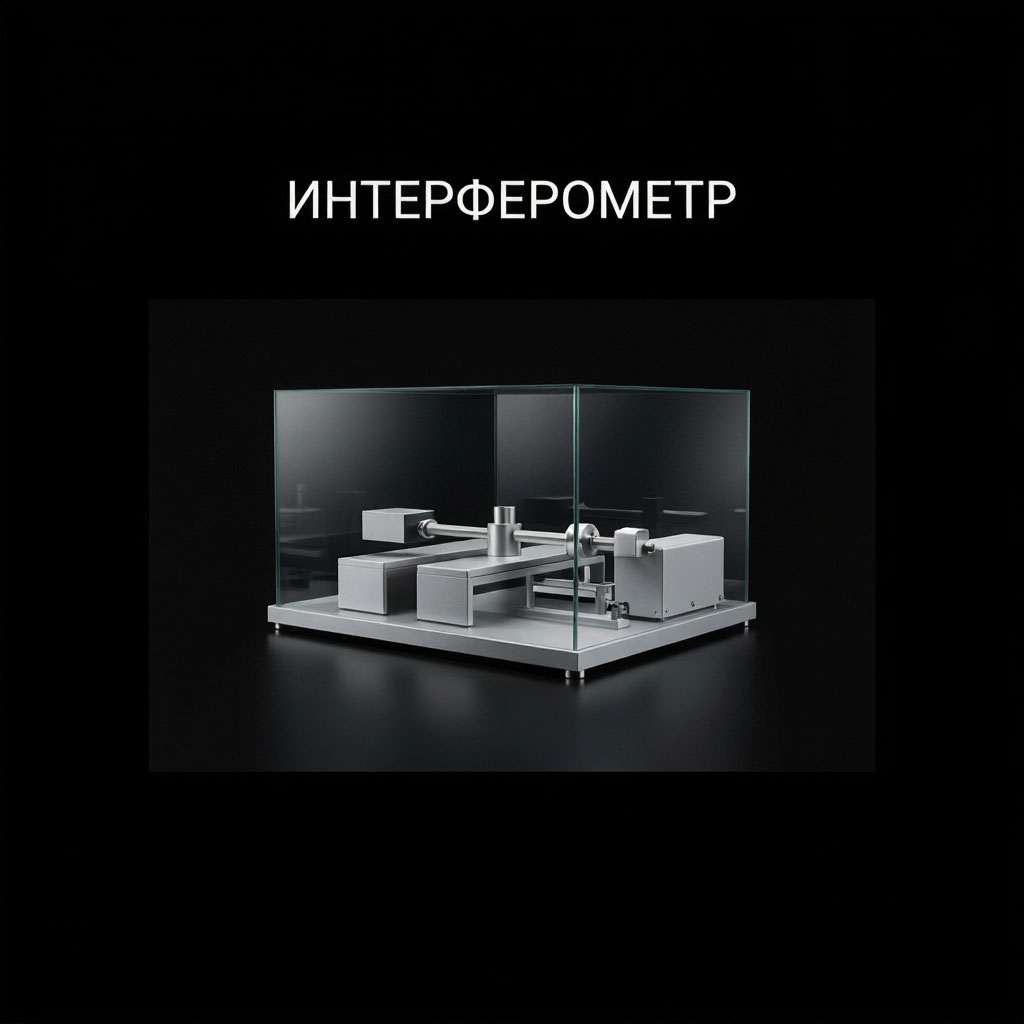

Что такое интерферометр: принцип работы, виды и где он применяется.

В современной науке и промышленности часто требуется измерить объекты или расстояния с точностью до долей нанометра. Сделать это с помощью обычной оптики или линеек невозможно. На помощь приходит интерферометр — один из самых точных измерительных приборов в истории человечества.

В этой статье мы простыми словами разберем, что это за устройство, как оно устроено и почему без него невозможны современные технологии.

Что такое интерферометр простыми словами

Интерферометр — это высокоточный измерительный прибор, работающий на основе физического явления интерференции волн (чаще всего световых).

Если говорить просто, прибор разделяет один световой луч на несколько частей, пускает их по разным путям, а затем снова соединяет. Из-за разницы пройденного пути волны накладываются друг на друга, образуя узор из темных и светлых полос — интерферограмму. Анализируя этот узор, ученые получают сверхточные данные о расстоянии, качестве поверхности или свойствах среды.

Принцип работы интерферометра

В основе работы любого оптического интерферометра лежит классическая волновая физика. Стандартный алгоритм работы устройства выглядит так:

1. Излучение света. Источник (обычно высокостабильный лазер) испускает пучок света.
2. Разделение луча. Свет попадает на полупрозрачное зеркало (расщепитель), которое делит его на два независимых когерентных луча.
3. Прохождение дистанции. Первый луч (опорный) отражается от фиксированного зеркала и не меняется. Второй луч (измерительный) направляется на исследуемый объект или проходит через измеряемую среду.
4. Слияние лучей. Оба луча возвращаются обратно и соединяются на приемнике (экране или фотодатчике).
5. Анализ интерференции. Световые волны накладываются друг на друга. Если они совпадают по фазе (гребень к гребню), свет усиливается (яркая полоса). Если фазы противоположны (гребень к впадине), свет гасится (темная полоса).

Любое микроскопическое смещение измерительного зеркала сдвигает полосы. Это позволяет фиксировать изменения размеров, сопоставимые с размером одного атома.

Основные виды интерферометров

В зависимости от конструкции и задач в науке используют разные типы приборов:

• Интерферометр Фабри — Перо. Использует многократное отражение света между двумя частично отражающими зеркалами. Обладает высочайшим разрешением.
• Интерферометр Маха — Цендера. Лучи в нем проходят по двум изолированным траекториям без обратного отражения. Идеален для исследования изменений в газах и плазме.
• Звездные интерферометры. Применяются в астрономии для объединения сигналов с нескольких телескопов, разнесенных на большие расстояния.

Где применяется интерферометрия

Благодаря своей феноменальной точности, эти приборы незаменимы в десятках передовых отраслей:

• Машиностроение и метрология: контроль качества линз, калибровка станков с ЧПУ, измерение шероховатости наноматериалов.
• Астрономия и космос: оптические интерферометры позволяют «виртуально» объединять телескопы по всему миру, чтобы получать детальные снимки далеких звезд и черных дыр.
• Фундаментальная физика: именно гигантские лазерные интерферометры (например, LIGO) помогли ученым впервые зафиксировать гравитационные волны во Вселенной.
• Волоконно-оптические сети: контроль целостности кабелей связи и диагностика оборудования.

Заключение

Интерферометр — это незаменимый инструмент технического прогресса. Он раздвинул границы человеческого зрения до субатомных масштабов и космических далей. Без этой технологии было бы невозможно производство современных процессоров, точнейшей медицинской оптики и космические исследования.

ЕСКД и ЕСТД: В чем разница и как стандарты ГОСТ работают в производстве

При проектировании и производстве любых промышленных изделий ключевую роль играет техническая документация. В российской промышленности учет, разработка и обращение этих документов строго регламентированы государством. Основу нормативной базы составляют два взаимосвязанных комплекса стандартов: ЕСКД (Единая система конструкторской документации) и ЕСТД (Единая система технологической документации).
Несмотря на схожесть аббревиатур, эти системы ГОСТ решают принципиально разные задачи на пути от идеи инженера до готового продукта на заводе. Разберем подробно отличия ЕСКД и ЕСТД, их функции, структуру и особенности взаимодействия в современных цифровых реалиях.
——————————
## Что такое ЕСКД? Разбираем конструкторскую документацию
ЕСКД (Единая система конструкторской документации) — это комплекс государственных стандартов, устанавливающих единые правила разработки, оформления и обращения конструкторских документов.
Главная задача ЕСКД — ответить на вопрос: «ЧТО мы создаем?». Эта система полностью описывает физические параметры, устройство, геометрию и состав будущего изделия. По стандартам ЕСКД (серия ГОСТ 2.ХХХ) работают инженеры-конструкторы, проектировщики и чертежники.
## Основные виды документов по ЕСКД:

* Чертеж детали — графическое изображение элемента с указанием размеров, материалов и допусков.
* Сборочный чертеж — документ, содержащий изображение сборочной единицы и данные для ее сборки.
* Спецификация — текстовый документ, определяющий состав узла, комплекса или комплекта.
* Электронная геометрическая модель изделия — современный цифровой аналог классического чертежа (регламентируется актуальным ГОСТ Р 2.052-2024).
* Технические условия (ТУ) и пояснительные записки — требования к эксплуатации, качеству и безопасности. [1, 5]

——————————

## Что такое ЕСТД?

Разбираем технологическую документацию
ЕСТД (Единая система технологической документации) — это комплекс стандартов, определяющих правила оформления документов, которые управляют непосредственно процессом изготовления продукции.
Если ЕСКД описывает финальный объект, то ЕСТД отвечает на вопрос: «КАК мы это делаем?». Стандарты ЕСТД (серия ГОСТ 3.ХХХ) переводят язык чертежей на пошаговый язык конкретных производственных инструкций для рабочих, мастеров цеха и операторов станков ЧПУ.
## Основные виды документов по ЕСТД:

* Маршрутная карта — документ, описывающий полный технологический маршрут движения детали по цехам и участкам завода.
* Операционная карта — пошаговое описание конкретной технологической операции (например, параметры токарной обработки, скорость вращения шпинделя, глубина резания).
* Ведомость оснастки и материалов — перечень инструментов, приспособлений и объемов сырья, необходимых для выпуска партии изделий.
* Карта технологического процесса — документ, детально раскрывающий все этапы производства. [7, 8]

——————————
## Главные отличия ЕСКД и ЕСТД: Сравнительная таблица
Для наглядности сравним обе системы по ключевым производственным параметрам:

| Критерий сравнения [2, 4, 6] | ЕСКД (Конструкторская) | ЕСТД (Технологическая) |
|—|—|—|
| Основной вопрос | ЧТО изготовить? | КАК изготовить? |
| Главный разработчик | Инженер-конструктор / Проектировщик | Инженер-технолог / Нормировщик |
| Объект описания | Конструкция изделия, форма, размеры, состав | Технологический процесс, этапы, оборудование |
| Базовая серия ГОСТ | ГОСТ 2.ХХХ (например, ГОСТ 2.102-68) | ГОСТ 3.ХХХ (например, ГОСТ 3.1102-2011) |
| Конечный потребитель | Отдел главного технолога, заказчики, ОТК | Производственные цеха, рабочие, сборщики |

——————————
## Взаимосвязь систем: Как ЕСКД и ЕСТД работают в связке
Производство любого промышленного оборудования или гражданского товара — это всегда последовательный процесс, где ЕСТД выступает прямым продолжением ЕСКД:

   1. Этап КД (Конструкторская документация): Конструктор проектирует узел (например, редуктор) в CAD-системе, создает 3D-модели и спецификации по правилам ЕСКД.
   2. Передача на производство: Готовый пакет чертежей передается в технологический отдел.
   3. Этап ТД (Технологическая документация): Технолог анализирует чертежи ЕСКД и разрабатывает пошаговые карты ЕСТД. Он определяет, на каком лазерном станке раскроить металл, в какой печи провести закалку и какими болтами стянуть корпус изделия.

Без качественной конструкторской документации (ЕСКД) невозможно запустить технологический процесс (ЕСТД). Ошибки в чертежах автоматически приводят к браку на этапе изготовления.

——————————
## Цифровая трансформация стандартов
С развитием автоматизации обе системы перешли на рельсы электронного документооборота и концепцию PLM (управление жизненным циклом изделия).
С 1 января 2026 года вступили в силу новые и обновленные стандарты (такие как ГОСТ Р 2.052-2024, ГОСТ Р 2.056-2024 и ГОСТ Р 3.102-2024). Они окончательно уравняли в правах бумажные документы и электронные геометрические модели деталей и сборочных единиц.
Современные CAPP-системы (автоматизированное проектирование технологических процессов) позволяют автоматически считывать данные из цифровых ЕСКД-моделей и мгновенно формировать маршрутные карты ЕСТД, минимизируя человеческий фактор.
——————————
## Резюме
ЕСКД и ЕСТД — это фундамент стандартизации, обеспечивающий сквозную интеграцию от чертежной доски до сборочного конвейера. ЕСКД фиксирует образ и свойства продукта, а ЕСТД гарантирует повторяемость, экономичность и точность его производства. Понимание разницы между ними критически важно для эффективного управления любым промышленным или инженерным предприятием.
